產品名稱：
90°彎曲接頭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

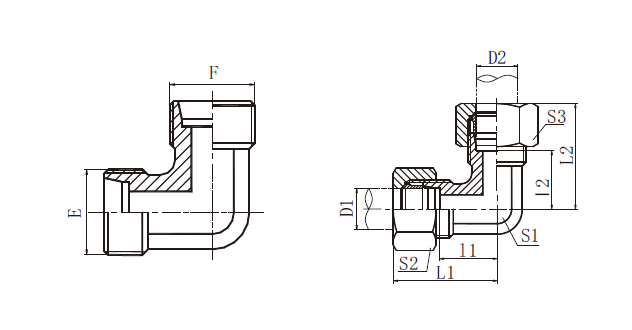

| 訂貨號 | 螺 紋 | 鋼管外徑 | 尺 寸 | 工作壓力 MPa | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | ||
| A0-12/9 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 12 | 14 | 14 | 31.5 輕系列 L |
| A0-14/9 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 12 | 17 | 17 | |
| A0-16/9 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 14 | 19 | 19 | |
| A0-18/9 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 17 | 22 | 22 | |
| A0-22/9 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 19 | 27 | 27 | |
| A0-26/9 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 24 | 32 | 32 | |
| A0-30/9 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 27 | 36 | 36 | 16 輕系列 L |
| A0-36/9 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 36 | 41 | 41 | |
| A0-45/9 | M45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 41 | 50 | 50 | |
| A0-52/9 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 50 | 60 | 60 | |
| A1-14/9 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 12 | 17 | 17 | 63 重系列 S |
| A1-16/9 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 14 | 19 | 19 | |
| A1-18/9 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 17 | 22 | 22 | |
| A1-20/9 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 17 | 24 | 24 | |
| A1-22/9 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 19 | 27 | 27 | |
| A1-24/9 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 24 | 30 | 30 | 40 重系列 S |
| A1-30/9 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 27 | 36 | 36 | |
| A1-36/9 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 36 | 46 | 46 | |
| A1-42/9 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 41 | 50 | 50 | |
| A1-52/9 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 50 | 60 | 60 | 重系列31.5 |
注：如需帶卡套及螺母整套訂貨，則請?jiān)诖?hào)后加“/A”,如A0-30/A。如需不銹鋼304材料，請?jiān)谟嗀浱?hào)后加SS，不銹鋼316L材料，請?jiān)谟嗀浱?hào)后加SSB。
